BPDU PCI

IEEE 802.1d - Bridge Protocol Data Unit / Spanning Tree

Bewegen Sie den Mauszeiger auf das gewünschte PCI-Feld und drücken Sie die linke Maus-Taste.

'Bridge Protocol Data Units' werden zwischen Bridges ausgetauscht, die mit dem 'Spanning Tree Algorithm' arbeiten.

Es gibt zwei Varianten der BPDU:

> Configuration BPDU

> Topology Change Notification BPDU

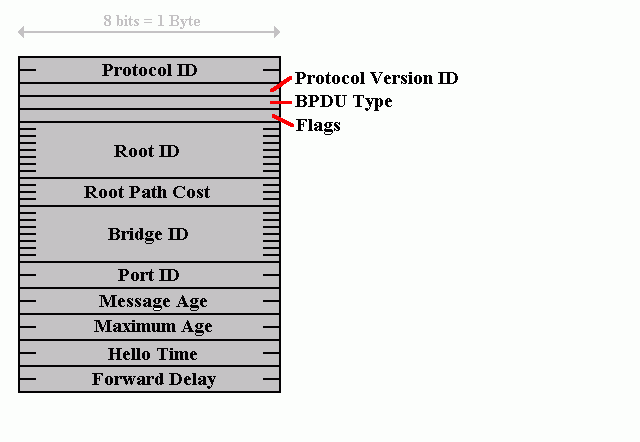

Hier dargestellt ist die 'Konfigurations-BPDU'; der zweite BPDU-Typ 'Topology Change Notification BPDU' ist nur 4 Bytes lang und endet mit dem dritten Feld 'BPDU Type'.

BPDUs werden im Ethernet sämtlich an eine vorgeschriebene Funktions-Adresse gesendet:

01-80-C2-00-00-00
