ATM PCI (Cell Layer)
Bewegen Sie den Mauszeiger auf das gewünschte PCI-Feld und drücken Sie die linke Maus-Taste.

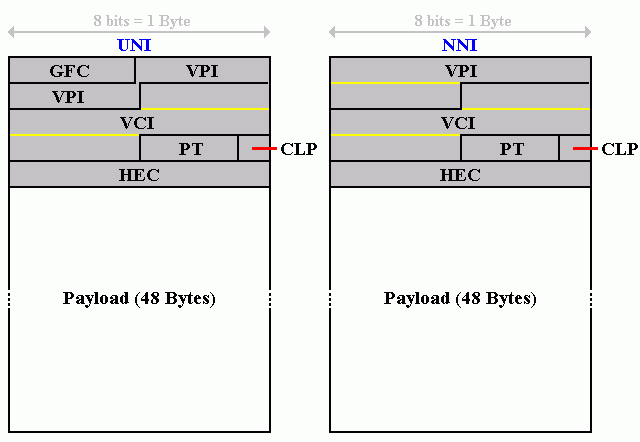

Das ATM-Zell-Format hängt ab vom verwendeten Schnittstellen-Protokoll:
UNI = User-Network Interface
NNI = Network-Network Interface
Die UNI-Schnittstelle besteht zwischen Endgerät des Anwenders ('user') und dem ATM-Zugangsknoten, über den das Netz eines Betreibers erreicht wird. Die geforderten bzw. möglichen Verkehrs-Parameter einer ATM-Verbindung werden über das UNI-Schnittstellen-Protokoll ausgehandelt.
Die NNI-Schnittstelle beschreibt Zell-Format und Signalisierung zwischen ATM-Knoten (Cross Connects) innerhalb eines ATM-Netzwerkes.
Der Payload-Container enthält bei Verwendung durch herkömmliche LAN/WAN-Protokolle zusätzliche Steuerdaten (PCI) der ATM-Anpassungs-Schichten (AAL = ATM Adaption Layer).
AAL 1 = Vioce
AAL 2 = Video
AAL 5 = Data (Vorläufer: AAL 3/4)
Details:
