Ending Delimiter (1 Byte) (Token-Ring)

Protokoll: Token-Ring MAC Token-Ring PCI

Feld: Ending Delimiter

Länge: 1 Byte

Inhalt: Anzeige des Frame-Endes.

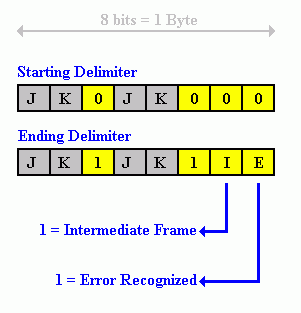

Starting Delimiter und Ending Delimiter zeichnen sich u.a. durch eine gezielte Verletzung des physikalischen 'Differential Manchester'-Codes aus ('JK '-Code).

Das Intermediate Frame Bit (I) zeigt an - sofern es auf '1 ' gesetzt wird - , daß ein Übertragung stattfindet, die aus mehreren Paketen besteht. I=0 zeigt das letzte oder einen einzelnen Frame an.

Das Error Detect Bit (E) wird gesetzt, wenn das Paket einen CRC-Fehler aufweist, eine nicht-integrale Anzahl an Bytes oder eine Verletzung des Manchester Codes zwischen Starting und Ending Delimiter.
